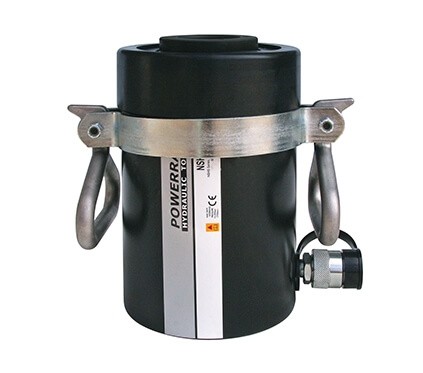

Jednostronnego działania / z drążonym tłokiem
- Model: NSHS i NRHS
- Udźwig: 10 – 100 ton
- Skok: 8 – 1600 mm
- Maks. ciśnienie robocze: 700 bar / 10 000 psi
Opis
- Wszystkie siłowniki działają jednostronnie i posiadają sprężynowy mechanizm powrotny.
- Tłoki są pokryte twardą chromową powłoką.
- Powierzchnie wewnętrzne siłowników są polerowane rolkowo
- Siłowniki zostały od strony zewnętrznej poddane piaskowaniu a następnie węgloazotowaniu co zapewnia dużą twardość powierzchni oraz odporność na ścieranie i rdzę
- Stosować w połączeniu z pompkami ręcznymi / nożnymi (strony 18-28) i wyposażeniem dodatkowym (strony 71-77)
- Seria NRHS
- Uzyskaj szybką prędkość powrotu tłoka dzięki konstrukcji wykorzystującej sprężyny naciągowe.
- Powiększony rozmiar tłoka zapewnia większy udźwig
| Nr modelu | Udźwig (t) | Skok (mm) | Objętość oleju (cm3) | Wysokość (mm) | Otwór centralny
(Ø mm) |
Masa
(kg) |
|
| minimalna | maksymalna | ||||||
| NSHS120 | 12 | 8 | 14,8 | 60 | 68 | 19,5 | 1,8 |
| NSHS121 | 42 | 79 | 120 | 162 | 3,1 | ||
| NSHS1211 | 42 | 79 | 120 | 162 | 3,1 | ||
| NSHS123 | 76 | 143,2 | 184 | 260 | 4,5 | ||
| NSHS202 | 20 | 51 | 173 | 162 | 213 | 27 | 7,5 |
| NSHS206 | 155 | 527 | 306 | 461 | 13,5 | ||
| NSHS302 | 30 | 65 | 310 | 178,5 | 243,5 | 34 | 20,4 |
| NSHS306 | 160 | 763 | 330 | 490 | 20,4 | ||
| NSHS603 | 60 | 76 | 680 | 247,5 | 323,5 | 54 | 26,8 |
| NSHS606 | 152 | 1360 | 323,5 | 475,5 | 34 | ||
| NSHS1003 | 100 | 76 | 1085 | 254 | 330 | 79 | 50,1 |
| NRHS102 | 10 | 63,5 | 42,6 | 135,5 | 199 | 19,5 | 4 |
| NRHS108 | 203 | 302,3 | 287,5 | 490,5 | 8,5 | ||
| NRHS302 | 30 | 63,5 | 271 | 158,5 | 222 | 33,3 | 11,4 |
| NRHS306 | 152,5 | 651 | 247,5 | 400 | 11,4 | ||
