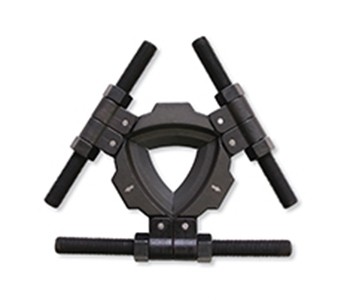

Płyta trójsekcyjna ściągająca
- Nacisk znamionowy: 6 – 30 t
- Rozwarcie: 216 – 660 mm
Opis
- Unikalna i opatentowana konstrukcja obrotowa zapewnia maksymalne rozwarcie.
- Budowa trzyczęściowa gwarantuje równomierny rozkład sił, co zapobiega zablokowaniu się i/lub przechylaniu się łożyska na wale podczas demontażu.
- Odpowiednia do stosowania wraz ze wszystkimi trójramiennymi ściągaczami hydraulicznymi.
- Dostępna w szerokim zakresie wymiarowym, obejmującym najpowszechniej spotykane średnice wału.
- Mocny chwyt za pierścieniami wewnętrznymi i zewnętrznymi łożyska gwarantuje przenoszenie siły ściągającej przez części ruchome, co zapobiega uszkodzeniu łożyska.
| Płyta trójsekcyjna ściągająca | |||||||||||
| Nr modelu | Dostępne śr. wału | Rozwarcie | C | D | E | F | G | H | Nacisk znamionowy | Masa | |
| A1 | A2 | B (Maks.) | (mm) | (mm) | (mm) | (mm) | (mm) | (t) | (kg) | ||
| ET3-160 | 26 | 160 | 216 | 105 | 240 | 5/8″11UNC | 8 | 2 | 6,5 | 6 | 3,5 |
| ET3-210 | 50 | 210 | 280 | 117 | 285 | 7/8″-14UNF | 10 | 2 | 9 | 8 | 5,5 |
| ET3-340 | 90 | 340 | 460 | 175 | 430 | 1 1/4″-12UNF | 14 | 2 | 8 | 20 | 18 |
| ET3-495 | 140 | 495 | 660 | 235 | 610 | 1 3/4″-12UNF | 20 | 2 | 12 | 30 | 45 |
